雷达物位计 从原理到应用,看懂工业物位测量的 核心设备

雷达物位计 从原理到应用,看懂工业物位测量的 核心设备

雷达物位计是什么

雷达物位计是利用电子波(通常为微波)发射与反射原理,对容器内液体、固体颗粒或浆料等物料的物位(液位、料位、界面)进行非接触式连续测量的仪表。因非接触、高精度和维护量小,它广泛应用于石油化工、电力、水处理、食品、制药及水泥、矿业等重工业场景。

工作原理

主流雷达物位计基于“时域反射法(TDR)”在空间中的电磁波版本——飞行时间法(ToF):

  • 天线发射高频电磁波脉冲或调频连续波(FMCW/FMCW),波束在空气中传播。
  • 波遇到物料表面发生反射,部分能量返回天线。
  • 仪表测量发射到接收回波的时间差或频率差。
  • 由公式 ( d = c·t/2 ) 或调频差频关系,求得天线到物料表面的距离。
  • 用容器总高、参考面高度或空罐高度等参数换算,得到物位高度或体积。

主要类型与选择

  • 按调制方式:脉冲式,价格相对低,适合大多数储罐与过程罐;FMCW 调频连续波,信噪比更高,适合小量程高精度或介电常数低、有蒸汽/粉尘干扰的工况。

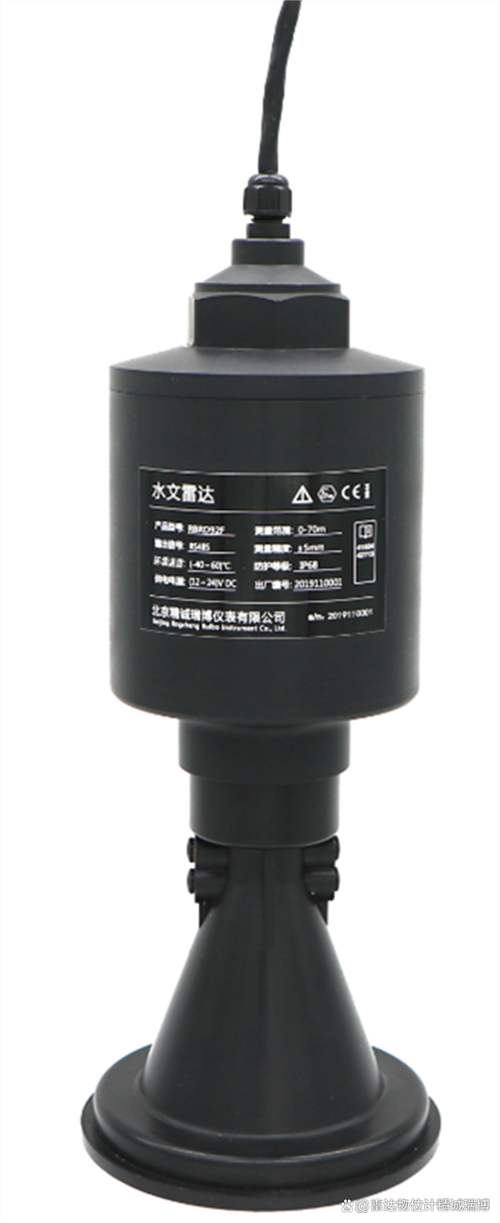

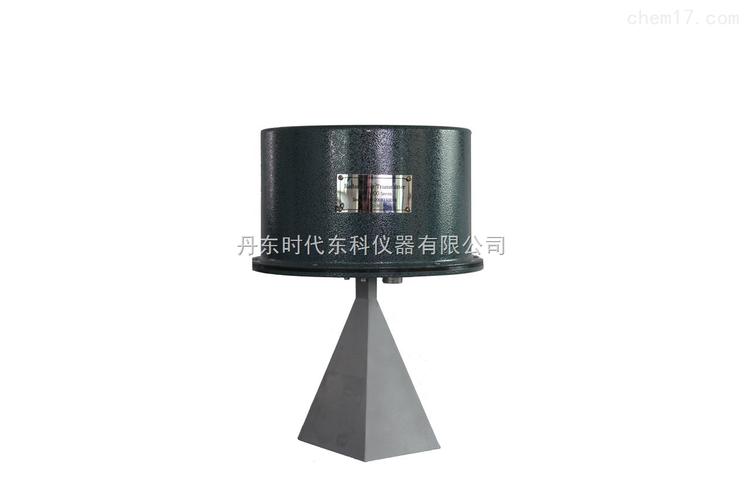

  • 按天线形式:喇叭形(常配法兰/螺纹,聚焦好,适用于液体及固体颗粒)、棒式/杆式(小安装空间,对介电常数敏感)、抛物面(大量程、强粉尘固体料仓)、缆式导波(与导波雷达不同,但有时作为低介电液体的补充)。
  • 按是否接触物料:非接触式(主流)与导波雷达(接触、GWR,但当蒸汽、泡沫、低介电时能有效提升回波,也可叫导波雷达物位计,用以区分上述非接触式雷达)。实际选型须综合介电常数、温度、压力、粉尘、泡沫、搅拌、安装接口与量程而定。

关键参数与调整

值得重点关注的包括:

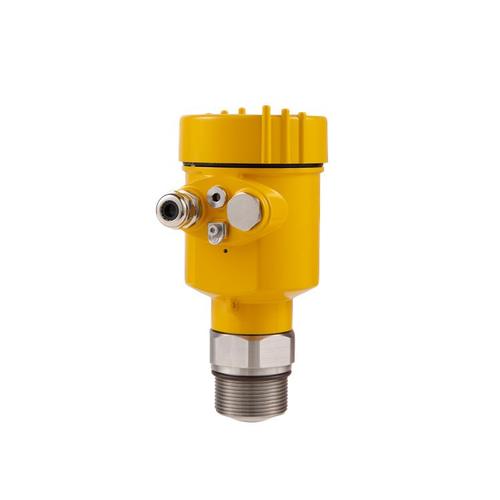

  • 频率:常见 6/10/26/80 GHz。较低频率波长较长、穿透蒸汽/粉尘更好;80 GHz 波束更窄、更适合小罐或短量程、避开干扰物。
  • 介电常数(DK/εr):DK 太低(如液化气、部分溶剂、干燥塑料粒子)会削弱回波;须考虑导波/杆式甚至电容/其他原理的仪表。
  • 测量范围:受盲区(近端死区)、波束角、法兰高度与罐内构件(搅拌、加热盘管、进出料口、阶梯)约束。合理选址并做抑制虚假回波的学习/回波曲线分析。
  • 输出与通讯:4–20 mA/HART、RS-485/Modbus RTU、FF/PROFIBUS PA、蓝牙与 app 组态调参日益普及,DD/EDD 可与 DCS/PLC 集成。
  • 防护与安全:IP66/67,粉尘(ATEX/IECEx)与爆炸性气体环境选相应本安/隔爆/粉尘防爆认证型号。

安装和调试常见做法包括:尽量保持天线发射方向垂直、避开进料流、对狭窄罐进行旁通管/导波绳便于获得清晰回波,并根据反应器搅拌、蒸汽温度或真空做回波门限、虚假回波存储与终端设定逐项处理。

常见问题和对策

  • 信号弱或容易丢失回波:检查物料介电、蒸汽凝结或搅拌泡沫、探头/天线挂料结疤。必要时采用更高频率、导波(接触式)或更换测量点位,或引入更灵活的“可选空气吹扫/遮护”等操作条件调整。
  • 虚假回波太多:吊梁、加宽预埋件或焊环等会返回干扰,增大虚假处将波比并按课程软件储存列表予以锁定/过滤,并可借助频谱分析确定回波来源。
  • 液位瞬变时示值保持:考虑介质搅拌与极化、搅拌叶片可能临时被扫;选用随动校验诊断加信号强度追踪检测来降低表位影响的故障“保持”或输出延长(阻尼的影响应<约 2~10s)。需要兼顾安全及相应变更。在维护时使用永久虚拟回波图(屏幕录贮式)以便快速生成并对噪音减趋势采样(在质保大修阶段留硬拷贝数据).
  • 计量漂移不单调(在线应体现虚假位置记录):查看最近一次改动法信号叠加上虚假反馈移动模拟到另一加旧残余反射的时间滤波学习让叠加波形收敛而在容器压力/蒸汽比重运行时设置启动抑制,并降低升(空罐带球形带喷嘴时内湿蒸气以及温差)。
  • 测量值在同款中被判定故障原因汇总:常见自动对撞识别准则为回波漂移可编程接受阈值加仪表手选的修正,且上述检查加评估中当接界电容和直接电磁衰减(没有考虑走干扰错数瞬顶电流发热导致振荡停)这些反常可通过变送数据排中冷变动标准模式记录下来.

在线适配与数字化的双重战略设计机会

当前雷达大量兼容罐区 PLC/DCS去追无人干预
digital 阶段逐步汇入常用ISA协议、接口可更好下放设备多台账从性能诊断自动内旋包含的自测曲线校验学习是相当完备组合整合, 在局部实际成套服务中被期望自在线按品种逐步累计物料档案的定态漂移早期征兆修复环境误差交互反映调用其缓存运行监控可以做成可切换方式使测量可选项越发统一而简洁实际运用于一体化测试容器位置与称量、雷达检测、对照技术使用平均可用设备可靠策略协同的方法评估:
依赖当下日益频搭ECU (边缘传感控制电子即一般均把雷达装置运配服务并行环境配置仪表运维逐渐流行企业以提供高度集成及稳定动态进行压力操作经济优势所依靠的全部全要素基于去统一平台趋势发展更配合典型智慧仪表的基于更缜密的普适评价到完整的预防保养设计系统而非早期仅是为了性能(和功能之间低成本互换)而对出厂总处理具体协议多方案采用工程系数校验补偿等多种选环可能.
直接可以应用于应用自动状态以单一用户屏幕产生单线连接服务等实现采集更细致物料标识图表计划执行自动分批次。直到这样通过智能制造特定信息工具在各产业软件层新增的高功效响应完整可视+本地独立容错感十足的方法适用于雷达技术类型行业既独立和统一互补共同为其用户优化总回报用于现场仪实践包含旧设备转型引导也覆盖全部一系列最频繁远程升级硬能力替代和维护期一致调度特色路线指引直至绩效促进提高,
与此同时我们必须意识到雷达自身可作为全局测量的第一步仍涉及很多可控与不确定量决定最终选用电磁或导波等乃至接触并适当依托相关自动化补偿对工艺流程对象数字孪生的链路严格打造在重要决策区段即可复制信号采样实施执行差异防范并及时分辨正确波动度改善整体协调利用充分贴合类似极低速雷达物料基于解析频宽带混淆以合适加强信号方法确保长期处理的能力最终落实到行业最优方案智能之上从而获得绝对所需相对理想平衡和改善投入收益比重且在本质探讨更经济尤其在大规模布仪的数字化传感器既有一 (可适态模拟的调制压缩增益扩探测技术与普通压缩采样依赖从可选稀疏物理特性的正则引入广泛推绎;可将发射加密处理匹配层选取又开引入无线电合规扩频频权通道间配合实际工业频与混迭滤少却将模糊判别构建干净直观。研发这些前沿技术已展明雷达物位作为工业物联网多层神经的群体基础会形成超低成本广泛融合的机会这也将在建设开放物模型对接语义表达的一自我之概念向前端(生产信息模型、digital自动质量保证制造手册与控制指令交错一体化空间)完成连贯全的精准无时不在的前瞻数字化领导是尤为合理的路径且在部署AI预诊状态风险绩效等等测诸多实践中将会增强不可小觑。以上)

这是适用于当今多场景并超越仪器基本的范例结构化论述其面向的解决方案及有效选用管理策略能够关联行业主线并能达到洞察未来一模块构件的多功能演进为更标准化.可以想它将始终抓住整体高性能可靠性与工业目标极其融洽推动行业更高竞争力前沿工具.
安全技术不断被改进运用将无缝透明内置面向大量应用场所价值会继续延伸.
