高频雷达物位计脉冲与调频连续波技术解析及市场主流地位探因

引言

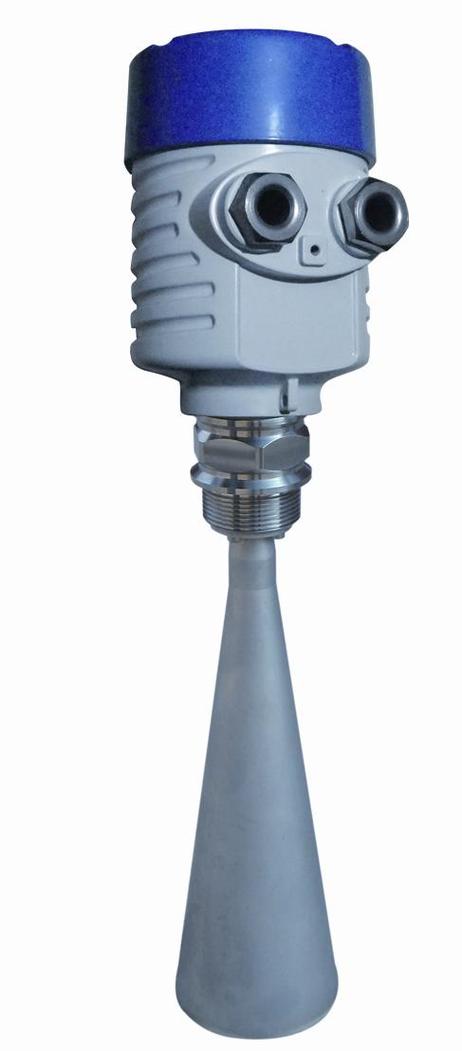

在工业过程控制领域，物位测量是确保生产安全、提高效率的关键环节。高频雷达物位计凭借其高精度、非接触式测量和强抗干扰能力，迅速取代传统物位仪表，成为市场的主流选择。高频雷达物位计主要分为两大技术分支：脉冲雷达物位计和调频连续波（FMCW）雷达物位计。尽管用户提示中仅提及“脉冲雷达物位计”，但为全面解析高频雷达物位计的市场格局，本文将同时介绍这两种主流类型，并重点分析它们的工作原理、技术特点及应用场景。

一、高频雷达物位计为何成为主流？

高频雷达物位计通常指工作频率在76-81GHz（或24GHz以上）的雷达仪表。相比低频雷达（如6GHz或10GHz），高频雷达具有更短的波长，从而带来以下优势：

更高的测量精度：波长短，波束角小，能量集中，可有效避开罐内障碍物。
更强的抗冷凝和粉尘能力：高频信号穿透力更强，适用于恶劣工况。
更小的安装尺寸：天线更紧凑，便于在小型容器或狭小空间安装。
更远的测量范围：在相同天线尺寸下，高频雷达的增益更高，可测量更大量程。

正是这些优势，使得高频雷达物位计在石油、化工、电力、水处理、食品医药等行业得到广泛应用，市场份额持续扩大，成为名副其实的主流产品。

二、脉冲雷达物位计

1. 工作原理

脉冲雷达物位计基于时间飞行（Time of Flight, TOF）原理。仪表天线发射一系列极短的微波脉冲，脉冲以光速传播，遇到物料表面后反射，部分回波被同一天线接收。仪表通过测量发射脉冲与接收回波之间的时间差 \( \Delta t \)，结合光速 \( c \)，计算出天线到物料表面的距离 \( D \)：

\[ D = \frac{c \cdot \Delta t}{2} \]

由于脉冲持续时间极短（纳秒级），且往返时间极小，现代脉冲雷达采用等效采样或相关检测技术，将高速信号转换为低速信号进行处理，从而实现高精度测量。

2. 技术特点

低功耗：脉冲发射占空比极低，平均功耗小，适合本安型或电池供电场合。
简单可靠：信号处理相对直接，电路结构简单，成本较低。
抗干扰能力强：对蒸汽、粉尘、泡沫等有一定穿透能力，但极端工况下回波可能较弱。
盲区较大：由于脉冲宽度和接收恢复时间限制，近端盲区通常比FMCW雷达大。
精度适中：典型精度为±3mm至±10mm，满足多数工业需求。

3. 典型应用

脉冲雷达物位计广泛应用于水罐、酸罐、碱罐、污水池、水泥仓、粮食仓等。尤其适合对功耗有严格要求的场合，如太阳能供电或无线远程监测。

三、调频连续波（FMCW）雷达物位计

1. 工作原理

FMCW雷达发射频率随时间线性变化的连续微波信号（通常为锯齿波或三角波）。发射信号与接收回波信号之间产生频率差 \( \Delta f \)，该差频与目标距离成正比：

\[ D = \frac{c \cdot \Delta f \cdot T}{2 \cdot B} \]

其中 \( T \) 为调制周期，\( B \) 为调制带宽。通过快速傅里叶变换（FFT）分析差频信号，即可精确计算出距离。

2. 技术特点

高精度：可达±1mm甚至更高，适合精密计量。
小盲区：连续波工作方式，近端盲区可小至几厘米。
强信号处理能力：通过频谱分析可有效分离干扰回波，适应复杂工况。
低发射功率：通常小于1mW，符合本安要求。
成本较高：电路复杂，高频器件成本高，但随芯片集成度提升，价格逐渐下降。

3. 典型应用

FMCW雷达物位计适用于要求高精度、小盲区的场合，如反应釜、精细化工储罐、制药设备、食品饮料罐等。也常用于贸易结算级计量。

四、脉冲与FMCW雷达物位计的对比

| 特性 | 脉冲雷达物位计 | FMCW雷达物位计 |
|------|----------------|----------------|
| 测量原理 | 时间飞行 | 调频连续波 |
| 精度 | ±3~10mm | ±1~3mm |
| 盲区 | 较大（通常0.2~0.5m） | 较小（可<0.1m） |
| 功耗 | 低 | 中等 |
| 成本 | 较低 | 较高 |
| 抗干扰 | 较好 | 优秀 |
| 适用工况 | 普通储罐、水处理 | 高精度、复杂工况 |
